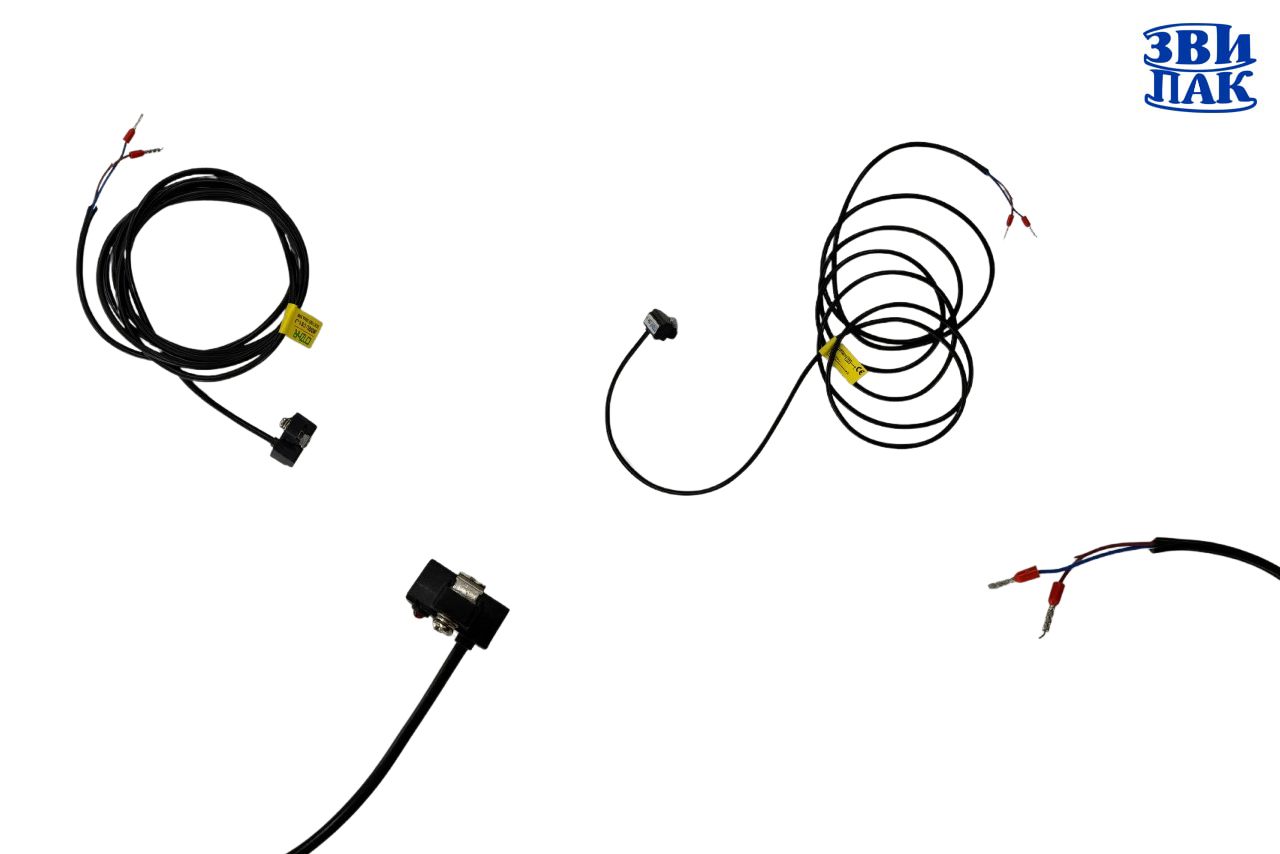

Герконовый датчик контроля положения пневмоцилиндра
Назначение и область применения:
Данный герконовый датчик служит для бесконтактного определения конечных положений штока пневматического цилиндра в составе упаковочных машин (горизонтальных и вертикальных упаковщиков, фасовочно-упаковочных автоматов, паллетайзеров). Он является ключевым элементом системы обратной связи, обеспечивая точную синхронизацию технологических циклов: подачи пленки, запайки пакетов, отрезания, толкания продукции.
Принцип действия:
Датчик закрепляется на корпусе цилиндра. В поршень цилиндра встроен постоянный магнит. При движении поршня магнит приближается к датчику, вызывая замыкание герметичных контактов (геркона) внутри него. Это замыкание передается на контроллер управления в виде сигнала «шток в положении».
Конструктивные особенности:
• Корпус: Износостойкий пластик (например, PBT) или металл (алюминий).
• Крепление: Стандартное крепление в Т-паз (паз "ласточкин хвост") пневмоцилиндра.
• Подключение: Разъемное соединение (часто стандарта M8 или M12) или кабель с защитой от вырывания.
• Индикация: Светодиодный индикатор состояния для удобства наладки и диагностики.
• Исполнение: Защита от пыли и брызг (IP67), что критично для условий упаковочного производства.
Преимущества для упаковочной машины:
• Повышение надежности: Отсутствие трущихся деталей исключает износ и ложные срабатывания.
• Стабильность работы: Устойчивость к вибрациям и перепадам температур, характерным для упаковочных машин.
• Простота обслуживания: Не требует настройки и регулировки в процессе эксплуатации.
• Безопасность: Низкое напряжение питания и гальваническая развязка.
